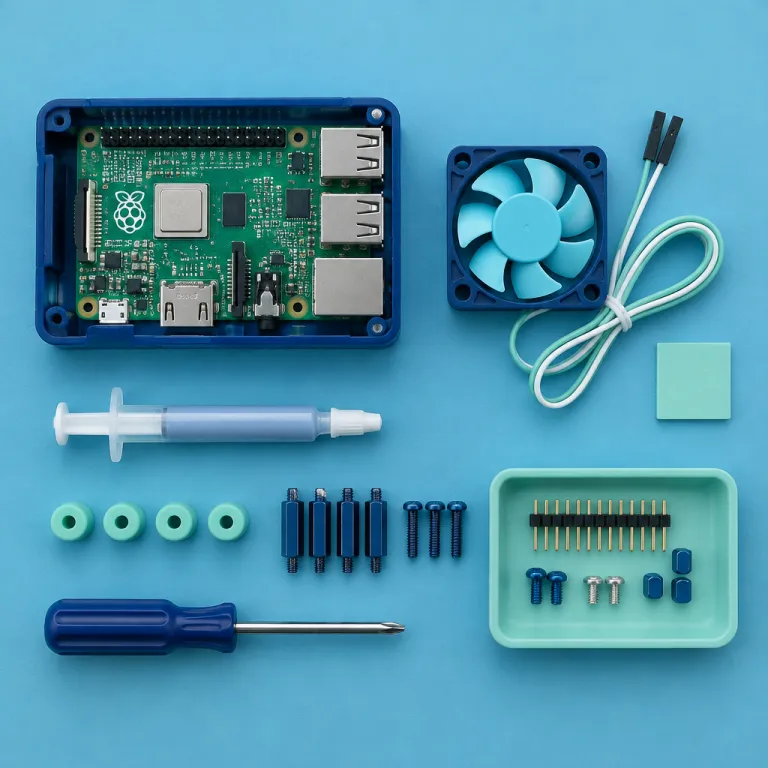

Où brancher le ventilateur sur Raspberry Pi 3B pour protéger le confort thermique à la maison
Pour un propriétaire ou un locataire qui télétravaille, comprendre où brancher le ventilateur sur Raspberry Pi 3B permet de sécuriser son installation numérique tout en préservant le confort thermique du bureau. Un Raspberry correctement ventilé limite la montée de température du processeur, ce qui évite les ralentissements et les plantages pendant une visioconférence importante. Cette gestion fine de la température du CPU contribue aussi à réduire le bruit global dans le logement, car un ventilateur bien dimensionné tourne moins vite.
Sur la carte Raspberry Pi 3B, le ventilateur se branche généralement sur les broches GPIO, qui forment un connecteur à deux rangées situé sur le bord de la carte. Chaque broche GPIO a une fonction précise, et il est essentiel de respecter la polarité des fils du ventilateur pour obtenir un refroidissement fiable et silencieux. Avant de connecter le ventilo, prenez quelques minutes pour lire les informations du fabricant, vérifier les options d’alimentation disponibles sur votre boîtier Raspberry et consulter un schéma de brochage indiquant clairement les broches 5 V et masse.
Dans un salon ou un coin bureau familial, un ventilateur Raspberry bien installé dans un boîtier ventilateur évite que la chaleur du CPU ne s’ajoute aux apports thermiques des écrans et des box Internet. En pratique, brancher un ventilateur sur la carte Raspberry permet de maintenir une température CPU stable, ce qui prolonge la durée de vie du matériel et réduit les risques de nuisances sonores désagréables. Cette approche s’inscrit dans une démarche globale de mieux chauffer, mieux respirer, moins consommer, en optimisant chaque petit équipement numérique de la maison.
Choisir entre alimentation directe et contrôle par GPIO pour le ventilateur
La première question après avoir compris où brancher le ventilateur sur Raspberry Pi 3B concerne le mode d’alimentation du ventilo. Vous pouvez alimenter le ventilateur directement en 5 volts sur une broche GPIO dédiée à l’alimentation, ou passer par un montage plus évolué qui permet de contrôler la vitesse selon la température CPU. Pour un usage familial simple, l’alimentation directe reste souvent le meilleur compromis entre simplicité, silence et sécurité.
Sur la carte Raspberry, les broches 4 et 6 forment par exemple un connecteur de 5 volts et de masse adapté pour alimenter un ventilateur boîtier classique. Ce type de branchement transforme le ventilateur en ventilateur GPIO alimenté en continu, ce qui garantit un flux d’air constant dans le boîtier Raspberry, même lorsque la charge CPU varie fortement. Il faut toutefois garder en tête que l’ensemble des broches 5 V ne doit pas dépasser le courant fourni par l’alimentation principale, généralement autour de 2,5 A à 3 A pour un Raspberry Pi 3B avec ses périphériques.
Les utilisateurs plus avancés peuvent préférer connecter le ventilateur sur une broche GPIO pilotable, en ajoutant un petit transistor ou un module dédié pour créer un véritable ventilateur connecté à la température. Dans ce cas, le système mesure la température CPU et n’active le ventilateur Raspberry qu’au-delà d’un seuil défini, ce qui diminue encore le niveau sonore dans un salon calme. Un exemple concret consiste à utiliser la ligne dtoverlay=gpio-fan,gpiopin=18,temp=80000 dans le fichier /boot/config.txt, afin de déclencher automatiquement le ventilateur lorsque le processeur atteint 80 °C.
Repérer les bonnes broches GPIO et éviter les erreurs de branchement
Pour une famille qui ne souhaite pas griller sa carte Raspberry, la priorité consiste à identifier précisément les broches GPIO avant de brancher le ventilateur. Un simple tutoriel imprimé ou affiché sur tablette, avec le schéma des broches GPIO Raspberry, permet de visualiser chaque connecteur et de repérer les broches d’alimentation 5 volts et masse. Cette étape évite les erreurs de fils inversés qui peuvent endommager le ventilateur ou provoquer un bruit anormal dès la mise sous tension.
Sur un Raspberry Pi 3B, les broches GPIO sont numérotées physiquement de 1 à 40, mais la numérotation logique diffère, ce qui peut troubler un client dont le choix se fait sans accompagnement technique. Pour connecter un ventilateur boîtier en toute sécurité, il est recommandé d’utiliser une broche GPIO 5 volts et une broche de masse adjacente, en vérifiant deux fois le sens des fils du ventilateur. Un ajout de ventilateur dans un boîtier ventilateur déjà serré nécessite parfois une goulotte ou un cheminement propre des câbles, à l’image d’une goulotte de climatisation pour une installation propre et durable.
Pour les locataires qui bricolent sur la table du salon, il est utile de préparer les fils du ventilateur à l’avance, en les torsadant légèrement pour qu’ils restent bien connectés au connecteur de broches. Certains boîtiers Raspberry proposent un connecteur ventilateur dédié, ce qui simplifie encore le branchement et limite les risques de faux contacts sur les broches. Dans tous les cas, des fils correctement rangés améliorent la circulation d’air et réduisent les turbulences responsables d’une partie du bruit de ventilation.
Intégrer le ventilateur dans le boîtier pour un confort thermique silencieux
Une fois que vous savez où brancher le ventilateur sur Raspberry Pi 3B, la question suivante porte sur l’intégration dans le boîtier. Un boîtier ventilateur bien conçu guide le flux d’air depuis les ouvertures vers le CPU, ce qui permet de maintenir une température stable sans augmenter la vitesse du ventilo. Pour un télétravailleur qui partage son espace avec des enfants, ce détail fait la différence entre un coin bureau agréable et un environnement sonore fatigant.
Les boîtiers Raspberry récents prévoient souvent un emplacement spécifique pour le ventilateur Raspberry, avec un connecteur ou des vis qui facilitent l’ajout de ventilateur. En fixant correctement le ventilateur sur la carte ou sur le couvercle, vous évitez les vibrations parasites qui se transforment en bruit, surtout lorsque la température CPU grimpe pendant un traitement vidéo ou une session de jeux. Il est également judicieux de vérifier que rien n’obstrue les ouvertures du boîtier, car un boîtier mal ventilé peut annuler les bénéfices d’un ventilateur connecté.
Dans une démarche globale de confort thermique et de qualité de l’air, ce soin apporté à un petit équipement numérique complète les gestes d’entretien des systèmes plus lourds, comme la climatisation ou la VMC. Pour aller plus loin sur ces sujets, un guide sur le nettoyage de climatisation et les bons gestes pour mieux respirer montre comment chaque détail technique influe sur le confort quotidien. En combinant un Raspberry ventilé bien intégré et une bonne gestion de la température ambiante, vous réduisez les surchauffes locales et les consommations inutiles d’énergie.
Installer soi même ou faire poser : quel niveau de difficulté pour le ventilateur Raspberry
Pour un propriétaire ou un locataire peu habitué au bricolage numérique, la question se pose toujours entre installer soi même ou faire poser un ventilateur Raspberry. Brancher un ventilateur sur la carte Raspberry Pi 3B reste une opération accessible, à condition de suivre un tutoriel clair et de respecter les repères des broches GPIO. La plupart des familles peuvent réaliser ce montage en moins d’une heure, en prenant le temps de vérifier chaque connecteur et chaque fil.
Les télétravailleurs qui utilisent leur Raspberry comme mini serveur domestique ont tout intérêt à comprendre eux mêmes où brancher le ventilateur sur Raspberry Pi 3B, car cette compétence facilite ensuite l’ajout de ventilateur ou le remplacement d’un ventilateur boîtier défectueux. En revanche, si le boîtier Raspberry est intégré dans un meuble ou relié à d’autres équipements domotiques, l’intervention d’un professionnel peut sécuriser l’ensemble de l’alimentation et du câblage. Dans ce cas, le client dont le choix se porte sur une prestation complète bénéficie d’un contrôle global de la température CPU et de la qualité de l’air autour des appareils.
Pour évaluer votre niveau, posez vous trois questions simples : savez vous lire un schéma de broche GPIO, êtes vous à l’aise avec la manipulation de petits fils, et pouvez vous interpréter un message d’erreur lié à la température. Si la réponse est oui, un tutoriel pas à pas suffira pour connecter le ventilateur GPIO et obtenir un ventilateur connecté silencieux. Sinon, mieux vaut déléguer cette étape, comme on le ferait pour la pose d’un système de chauffage ou d’une climatisation réversible dans un logement familial.
- ＋ 4-en-1 : climatisation, chauffage, déshumidification et ventilation
- ＋ 12000 BTU (≈3,5 kW) — adapté aux pièces de taille moyenne
- ＋ Portable et prêt à poser — facile à déplacer et installer
- ＋ Silencieux — conçu pour limiter le bruit
- ＋ Polyvalent : rafraîchisseur intégré et chauffage
Surveiller la température CPU et le bruit pour optimiser confort et consommation
Une fois le ventilateur branché sur les bonnes broches GPIO Raspberry, le travail ne s’arrête pas au simple branchement électrique. Il est essentiel de surveiller la température CPU dans le système d’exploitation, afin de vérifier que le refroidissement remplit bien son rôle. Cette surveillance régulière permet aussi de détecter un bruit anormal, signe possible d’encrassement ou de défaut d’alimentation.
Sur un Raspberry Pi 3B, plusieurs outils logiciels affichent la température CPU en temps réel, ce qui aide les familles à ajuster les options de ventilation selon l’usage réel de la carte. Sous Raspberry Pi OS, une commande simple comme vcgencmd measure_temp dans un terminal permet par exemple de lire la température instantanée du processeur. Si la température reste élevée malgré un ventilateur connecté, il peut être nécessaire de revoir l’ajout de ventilateur, de repositionner le boîtier ventilateur ou d’améliorer la circulation d’air autour du boîtier Raspberry.
Pour les télétravailleurs soucieux de leur facture d’électricité, cette optimisation fine de l’alimenter ventilateur s’inscrit dans une stratégie plus large de réduction de la consommation des équipements numériques. Un ventilateur correctement dimensionné, un connecteur de broches bien choisi et un message d’alerte configuré en cas de surchauffe contribuent à un environnement numérique plus durable. En traitant votre Raspberry ventilateur avec le même sérieux qu’un radiateur ou qu’un purificateur d’air, vous renforcez la cohérence de votre démarche de mieux chauffer, mieux respirer, moins consommer dans tout le logement.
Chiffres clés sur la température, le bruit et la durée de vie d’un Raspberry ventilé
- Un Raspberry Pi 3B commence à réduire automatiquement ses performances lorsque la température CPU dépasse environ 80 °C, ce qui peut provoquer des ralentissements visibles pendant le télétravail selon la documentation officielle de la fondation Raspberry Pi.
- Un simple ventilateur boîtier de 30 à 40 mm, correctement branché sur les broches GPIO, permet souvent de réduire la température CPU de 10 à 20 °C par rapport à un boîtier fermé sans ventilation, d’après de nombreux tests publiés sur des forums spécialisés en matériel embarqué et des mesures partagées par la communauté.
- La perception du bruit de ventilation dans un salon familial devient gênante au delà de 30 dB, alors que de nombreux ventilateurs pour boîtier Raspberry restent sous les 25 dB à vitesse modérée, ce qui les rend compatibles avec un usage en télétravail dans une pièce calme.
- Une bonne gestion de la température CPU peut augmenter significativement la durée de vie des composants électroniques, plusieurs fabricants de cartes estimant qu’une baisse de 10 °C de la température moyenne peut presque doubler la fiabilité à long terme dans des conditions d’usage domestique.
FAQ sur le branchement de ventilateur pour Raspberry Pi 3B
Où brancher précisément le ventilateur sur Raspberry Pi 3B
Sur un Raspberry Pi 3B, le ventilateur se branche généralement sur les broches GPIO fournissant du 5 volts et la masse, par exemple les broches physiques 4 (5 V) et 6 (GND) situées en haut du connecteur. Ce branchement permet d’alimenter le ventilateur en continu dès que la carte est sous tension. Il reste toutefois indispensable de vérifier le schéma officiel des broches avant toute connexion.
Peut on alimenter le ventilateur depuis une autre source que les GPIO
Oui, il est possible d’alimenter le ventilateur depuis une alimentation externe 5 volts, à condition de respecter la tension nominale du ventilo et la polarité des fils. Cette solution peut réduire la charge sur la carte Raspberry, surtout si plusieurs périphériques sont déjà branchés sur les broches GPIO. Elle nécessite cependant un câblage plus soigné pour éviter les boucles de masse et les parasites.
Faut il un boîtier spécial pour installer un ventilateur Raspberry
Un boîtier spécial n’est pas obligatoire, mais un boîtier ventilateur prévu pour accueillir un ventilateur de 30 ou 40 mm facilite grandement l’installation. Ces boîtiers offrent des ouvertures optimisées pour le flux d’air et parfois un connecteur dédié pour le ventilateur. Ils améliorent aussi la protection mécanique de la carte Raspberry dans un environnement familial.
Comment réduire le bruit du ventilateur dans un salon ou un bureau
Pour réduire le bruit, il faut d’abord choisir un ventilateur silencieux, avec un niveau sonore inférieur à 25 dB à vitesse nominale. Ensuite, il convient de fixer solidement le ventilateur au boîtier pour éviter les vibrations et de vérifier que rien n’obstrue les grilles d’aération. Un contrôle logiciel de la vitesse en fonction de la température CPU peut aussi limiter le bruit de ventilation aux seules périodes de forte charge.
Un dissipateur passif suffit il sans ventilateur pour un usage domestique
Un dissipateur passif peut suffire pour un usage léger, comme de la bureautique ou de la lecture multimédia occasionnelle, dans une pièce bien ventilée. En revanche, pour un télétravail intensif, du calcul ou de la domotique 24 h sur 24, l’ajout de ventilateur reste fortement recommandé pour maintenir une température CPU confortable. Cette marge thermique supplémentaire améliore la stabilité et la longévité de la carte Raspberry Pi 3B.
